摇摆筛的详细说明

发布时间:2021-10-23 浏览:1545次

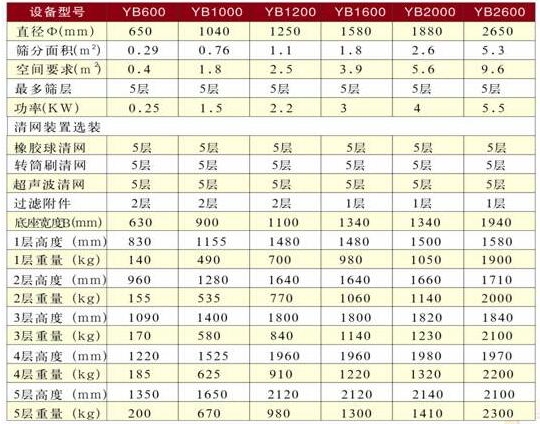

**:方形摇摆筛

概述:

单纯追求筛分精度会牺牲产量为代价,而追求大产量又会使得精度下降,方型摇摆筛是针对上述问题而专门设计的一种具有高精度大产量的筛分设备,它广泛用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。 通过方型精密摇摆筛将振动器发生振动加摇摆运动,传至筛面,从而使物料在筛机前部迅速分散,从而达到筛分之目的。

 摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种筛分机,**简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前**有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

 一 特点: 自清网效果***,筛网利用率高寿命长,密封效果好。

◆ 高达5倍的单位面积产出;

◆ 精确到6级分离,筛分透网率高达90%一99%;

◆ 使用硅橡胶球、超声波、转轮刷等清网装置系统,筛孔不会堵塞;

◆ 密闭除尘,操作安全;

◆ 加速度比振动筛低4.5倍;

◆ 筛分零件寿命提高而维护减少;

◆ 噪声<75分贝;优化重理均衡,地基动态负荷低。

二 适用行业: 化工(化肥、树脂、三聚氰胺、纯碱) 食品(淀粉、食盐、砂糖、奶粉) 冶金、非有色金属、有色金属、磁性材料等。

三 工作原理:

从筛机摇动体即筛箱运动轨迹来看,方型摇摆筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作定向跳跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,**终完成筛分工作。

◆ 基本的回转运动与人工筛分相类似;偏心率从25到40mm可调;低速V型皮带驱动从120到360rpm可调;

◆ 每一种产品的停留时间可以通过摇摆筛的径向角与切向角朝驱动轴线方向进行调整;

◆ 因此建立水平与抛掷三维翻滚运动,物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,细小颗粒从而完成了整个筛分过程;

◆ 水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素;

◆ 此次过程在每筛层之间重复进行。

从FYBS方型摇摆筛的结构和工作原理可以看出,其传动机构偏心轮的偏心距对物料运行轨迹及物料在筛面上的滞留时间有至关重要的影响,也即对筛机处理能力和筛分效率有相反的影响,有鉴于此,在实际筛分作业中,我们可以根据具体情况和需要,在生产能力和筛分效率两方面有所取舍。
