TD、TH型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度**高40m，其特点为：结构简单，运行平稳，挖取式装料，离心式卸料，物料温度不超过60℃。TD型按JB3926-85《垂直斗式提升机》标准设计制造，与传统D型斗提机相比，输送效率高，料斗形式多，应优先选用。

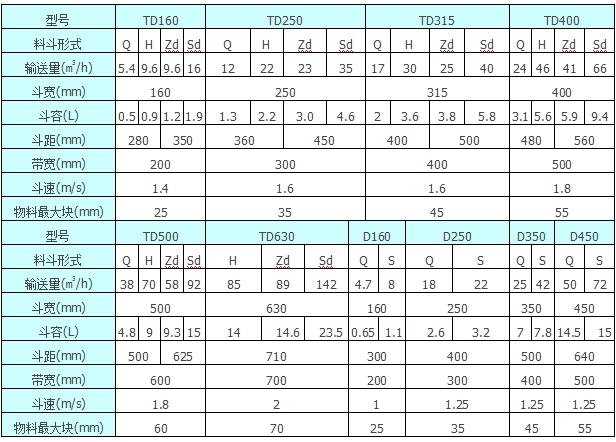

技术参数

注：1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。

2、斗提机料斗用途：

浅料斗：输送潮湿、易结块、难抛出的物料，如湿沙、湿煤等。

深料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。

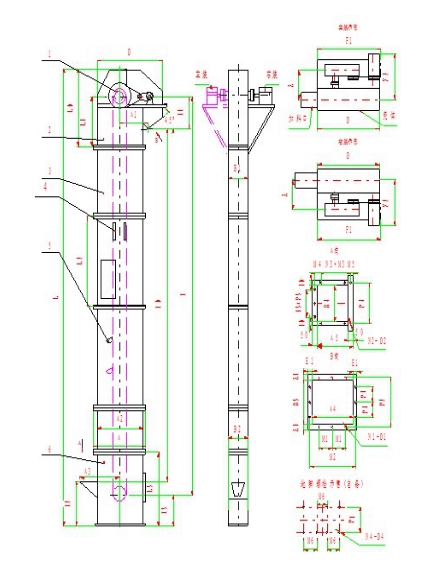

TD型斗式提升机示意图

1.    驱动装置  2.上部区段  3.中部机壳  4.挡板  5.带斗  6.下部区段

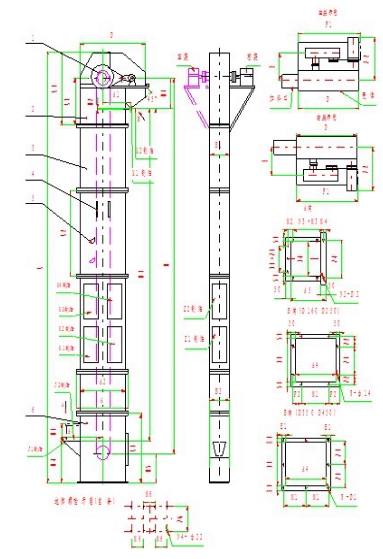

Ｄ型斗式提升机示意图

1.驱动装置 2.上部区段 3.中部机壳 4.挡板 5.带斗 6.下部区段

     友情提醒客户使用时注意一下事项

本机在工作过程中应有固定人员看管。看管人员必须具有一般技术常识及对本机性能熟悉者。

本机的使用（所输送物料的特性、工作条件、输送量等）应严格遵守本说明书的一切规定。

使用单位对本机应制订《设备维护、检修安全操作规程》交看管人员遵守。看管人员必须有交***制度，认真检查提升机各部工作情况。

应有固定的给料装置向机内均匀给料。给料装置的给料能力应在本说明书“提升机主要技术规范”所列的输送量范围内，不得给料过多而使下部区段被输送物料阻塞。

在工作时，所有门必须完全关闭。在上、下部区段及经常打开的检视门处应安设适当的照明设备。工作过程中发生故障，必须立即停止运转，消除故障。如有不宜立即消除的缺陷，但对工作又无过大的影响，应作记载待检修时消除。

看管人员应经常检查各部分的工作情况，但绝对禁止在运转时对本机的运动部分进行清扫和修理。

下部区段的螺旋拉紧装置应调整适宜，保持胶带具有正常工作的张力。看管人员应经常观察料斗胶带的工作情况，损坏的料斗应拆除。

看管人员看管本机主要在于观察其工作状态、清扫、润滑以及检查调整等零星工作。

本机必须在空载下起动，卸料完毕后停车。
