用途及特点

　　KZS系列矿用振动筛采用振动电机激振、钢簧或橡胶弹簧减振、耐磨材质筛板(筛网)、密封式或敞开式筛箱等国内外**技术及**的自同步振动原理。具有寿命长、噪音低、筛分效率高等特点，适用于烧结矿、自然矿、焦炭及其他颗粒物料的高能筛分。已广泛应用于冶金、矿山、煤炭、建材、耐火材料、粮食等行业。

工作原理和结构特点

　　筛体依靠两台相同的振动电机做相反方向自同步旋转，使整个筛机在减振弹簧的支承下做直线振动，物料从入料端落入筛箱后，迅速前进、松散透网，完成筛分。

　　振动筛由筛箱、振动电机、减振系统及底座等组成。筛箱由筛框、筛板(网)、衬板(网)等组成。

　　筛机采用高性能、高寿命的YZD系列振动电机为激振源，筛机的振幅通过调节振动电机激振力的大小来实现，调整方法可参看YZD系列振动电机说明书。

　　减振系统由弹簧和卡箍、支承座等组成。本系列振动筛振动电机安装方式可分为上振式、下振式和侧振式，减振器安装方式可分为座式和吊挂式。还可以根据用户需要进行特殊设计制造。

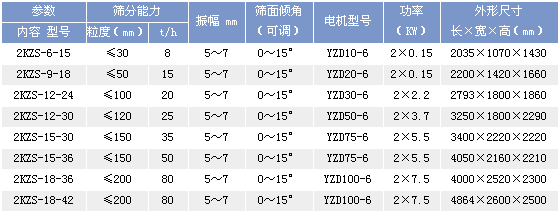

主要规格和技术参数

　　注：表内的筛分能力按黄砂比重1.6t/m3计算;表内尺寸为2层筛图形尺寸，单层筛高度H均降低100mm。

外型尺寸图

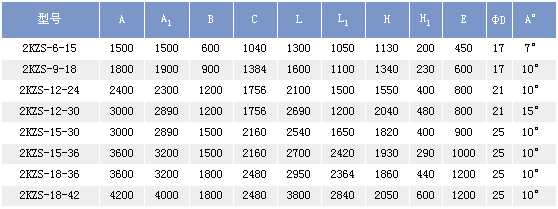

主要尺寸

安装和调整

　　1.底架固定在基础上，使同侧前后支承座高度差一致，同一端(入料端或排料端)两侧的支承座板在同一水平面内，误差均在2mm以内。

　　2.选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。此时各支承点弹簧的高度应一样，误差不得大于2mm。

　　3.当需要调整筛面倾角时，可松开卡箍的固定螺栓，转动上支承座，同时加高(或降低)后支承座，调整前后支承座的距离，使筛面倾角达到使用要求。

　　4.筛机各部分连接必须牢固可靠，所有螺栓不得有任何松动，各零部件不得有任何异常声响，筛机上参振部分与周围固定物之间的**小间隙为30-50mm。

　　5.筛机出厂时，双振幅调为6-8mm，使用时用户可根据需要调整振动电机的主、副偏心块间的夹角，改变激振力的大小，进而调整筛机的振幅。

使用与维护

　　1.在启动筛机前，应检查周围是否有妨碍筛机运转的障碍物，各处联接螺栓是否紧固，固定螺栓应多次拧紧，尤其是振动电机、支承座、筛板的固定螺栓。

　　2.检查两台振动电机的转向是否相反，如转向相同，应变更一台电机的电源接线，使两台振动电机的转向相反。

　　3.筛机运转时，先空载启动、运行、停车一至二次观察有无异常现象及声响，保证运转平稳正常。

　　4.连续运转4小时后，测量轴承温度，轴承温度不得超过75°C;并将各部位联接螺栓重新紧固一次，以后应定期紧固。

　　5.筛分物料时，给料要均匀，使物料在筛面上均匀分布，如物料"跑偏"，应调整给料点。

　　6.筛机停机前，应先停止给料，等筛面物料走完后，再停机。停机后要及时清理筛面上的物料和杂物以防粘网堵网。

　　7.振动电机使用3个月后加油一次，每半年小修一次，每年大修一次，并按YZD系列振动电机说明书对振动电机进行维护和保养。
